YZWD整体式外转子异步电动机

一、概述

整体式外转子异步电动机是本公司独立开发的风机电动机产品之一，电动机为鼠笼型外转子结构，Ｆ级绝缘，防护等级ＩＰ54、ＩＰ44，端盖法兰安装。额定功率：0.1～3.7KW，2、4、6、8极致；电压等级：三相380V、230/400V、400/690V，单相220V、230V；频率50HZ。电机通过法兰端盖安装，风机风叶安装在旋转的安装法兰上，使应用范围进一步扩大到屋顶风机、轴流风机、螺旋式风机、离心式风机等。

二、特点

1、结构紧凑，体积小；

  电机通过法兰端盖安装，风机风叶安装在旋转的安装法兰上，使整体结构更加紧凑，特别是轴向尺寸大幅度减小。

2、调速范围广，起动平滑，起动电流低；

  特殊的鼠笼转子结构及一次压铸成型工艺，确保电机起动平滑，起动电流低且调速范围广，调速平滑。

3、噪声低，振动小

  采用德国先进的规范及制造技术，主要零部件加工精度高，运行平稳，噪声低，振动小。

4、运行可靠性高

  采用F级绝缘结构，在电机绕组端部装有高灵敏度热保护器，确保电机绕组不被烧毁。

5、效率高

  选用高品质电磁材料及特殊的电磁结构设计，确保电机具有较高的运行效率。

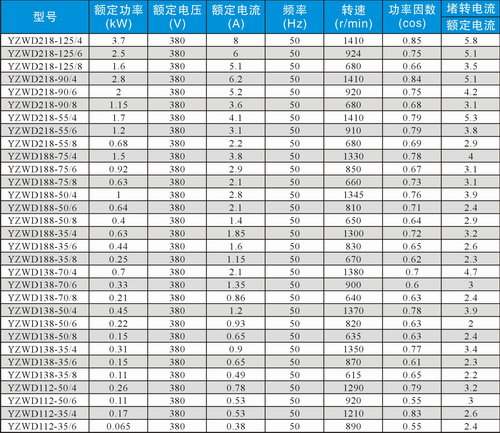

三、电机性能

 1、电机使用工作条件

  a、海拔不超过1000m；

  b、周围空气温度不大于40℃；

  c、工作环境不应有酸性、碱性或其他对绝缘有腐蚀作用的气体；

  d、电机为S1连续工作制。

 2、电动机标准额定电压三相为380V，单相220V，也可按用户要求进行特殊电压、频率、转速、扭矩、结构等设计制造。

 3、电机接线为电缆引出。
